Vielseitige und langlebige Lösung für industrielle pneumatische Systeme

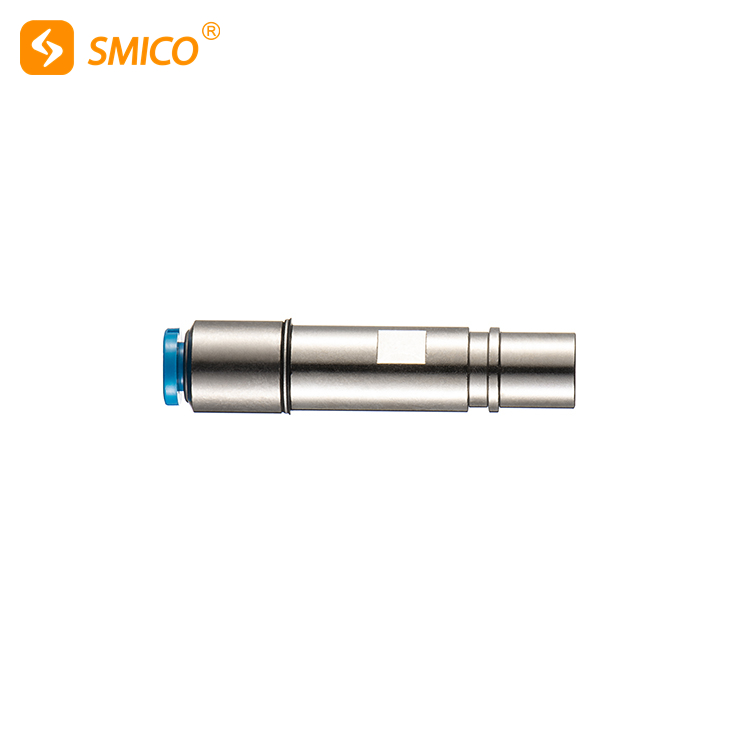

Der 09140006456 PCF-OD6.0-Hochleistungssteckverbinder sind die ultimative Lösung für industrielle Anwendungen, die sowohl elektrische als auch pneumatische Konnektivität erfordern. Diese Steckverbinder sind mit einem vernickelten Messinggehäuse ausgestattet und bieten hervorragende Haltbarkeit, Korrosionsbeständigkeit und elektrische Leitfähigkeit. Der 6,0-mm-Pneumatikkontakt stellt sicher, dass diese Steckverbinder Hochdrucksysteme bewältigen können, was sie zu einer zuverlässigen Wahl für Branchen wie die Fertigung, die Automobilindustrie und den Schwermaschinenbau macht.
Zuverlässige Konstruktion für verbesserte Leistung
Eines der Hauptmerkmale des Steckverbinders 09140006456 ist sein robustes Design aus vernickeltem Messing. Dieses Material bietet nicht nur eine hervorragende Korrosionsbeständigkeit, sondern gewährleistet auch die für den harten Einsatz erforderliche Haltbarkeit. Die Nickelbeschichtung bietet eine zusätzliche Schutzschicht und verlängert die Lebensdauer des Steckverbinders auch in rauen Umgebungen. Dies macht es zu einer zuverlässigen Option für Anwendungen mit hohem Verschleiß.
Spezialisierte pneumatische Fähigkeiten
Der PCF-OD6.0-Stecker 09140006456 ist für pneumatische Systeme optimiert und hat einen Durchmesser von 6,0 mm, um einen effizienten Luftstrom zu gewährleisten. Ob in der Fabrikautomation, im Materialtransport oder in anderen Systemen, die die Übertragung von Luft zusammen mit elektrischen Signalen erfordern, dieser Steckverbinder liefert präzise und konstante Leistung. Seine solide Konstruktion verhindert Luftlecks und sorgt für einen sicheren Sitz, was ihn zu einer wichtigen Komponente für pneumatische Steuerungssysteme macht.
Breites Anwendungsspektrum
Diese hochbelastbaren Steckverbinder eignen sich ideal für den Einsatz in Industrieumgebungen, in denen die Verbindung elektrischer und pneumatischer Systeme erforderlich ist. Sie eignen sich für den Einsatz in der Automobilindustrie, in großen Produktionsanlagen und überall dort, wo zuverlässige Hochleistungssteckverbinder benötigt werden, die sowohl elektrischen als auch pneumatischen Belastungen standhalten.
Hauptanwendungen:
Gebaut für die anspruchsvollsten Aufgaben 09140006456 PCF-OD6.0-Hochleistungssteckverbinder sind auf dauerhafte Leistung ausgelegt und daher eine wichtige Komponente für jede Branche, die auf pneumatische und elektrische Verbindungen angewiesen ist.
Um den gestiegenen Anforderungen an industrielle Schnittstellen in flexiblen Produktionsanwendungen gerecht zu werden, hat SMICO ein neues pneumatisches Anschlussmodul entwickelt – das SMICO Pneumatic Module Metal.
Das neue Modul verfügt über robuste und langlebige Metallkontakte und kann mindestens 10.000 Mal gesteckt/gezogen werden. Mit dem neuen Modul können Anwender die Vorteile der Druckluftsteuerung in Produktionsanlagen nutzen, die oft umkonfiguriert werden, z. B. in Kraftantrieben, Steuerungen, Bremsen, Halte- und Entladevorrichtungen.
Abgewinkelte pneumatische SMICO-Metallkontakte bieten mehr Platz für die Verkabelung im Steckergehäuse.
Die neue Schnittstelle zeichnet sich durch einen erhöhten maximalen Betriebsdruck aus. Statt der bisherigen Obergrenze von 8 bar (SMICO-Pneumatikmodul mit Kunststoffkontakten) halten die Kontakte nun einem konstanten Druck von 10 bar stand und decken damit den gesamten „Niederdruck“-Bereich ab. Dies erweitert die Einsatzmöglichkeiten steckbarer Druckluftverteilungssysteme.
Neben den SMICO-Pneumatik-Metallkontakten bietet SMICO auch Pneumatikkontakte mit Winkelanschlüssen an, die die Montage der Pneumatikmodule vereinfachen. Bei geringem Verdrahtungsraum in Gehäusen sorgen die abgewinkelten Pneumatikkontakte dafür, dass die Biegeradien der Pneumatikschläuche die Mindestmaße nicht unterschreiten. Dadurch werden Fehlfunktionen bei der Montage verhindert. Die abgewinkelten Ausführungen der pneumatischen Stift- und Buchsenkontakte für das Metall sind ebenfalls mit Push-In-Anschlusstechnik ausgestattet.
Durch die abgewinkelten Varianten erhöht sich die Anzahl der verfügbaren Gehäuse für pneumatische Anwendungen. Da keine Führungsstifte und Buchsen mehr benötigt werden, ist der Einsatz in allen mit der SMICO-Modular-Serie kompatiblen Gehäusen, einschließlich Eco, Yellock, HA und HB, ohne Einschränkungen möglich.
SMICO Pneumatikmodul Metall
Übertragen von Druckluft mit einem Stecksystem
SMICO-Industriesteckverbinder tragen dazu bei, die Installation, Demontage und Wartung der in Industrieanlagen verwendeten Verbindungssysteme zu vereinfachen. Steckverbinder im SMICO-Modular Serien sind besonders vielseitig. Die Module dieser Serie können miteinander kombiniert werden, um viele Kombinationen von Steckverbindern zu schaffen. Kontakte zur Übertragung elektrischer Energie und/oder Datensignale können neben Kontakten für Druckluftanschlüsse positioniert werden. Zu den einsetzbaren Übertragungsarten gehören Ethernet, USB, FireWire und verschiedene Standards für Koaxialkabelnetze.
Mit dem SMICO Pneumatikmodul Metall kann über den Anschluss richtig aufbereitete Druckluft übertragen werden. Durch seine blaue Farbgebung hebt sich das Pneumatikmodul von den Elektromodulen ab. Die Kontaktstifte und -buchsen können je nach Bedarf mit Pneumatikschläuchen unterschiedlicher Durchmesser verwendet werden. Dieses Pneumatikmodul ist mit allen anderen Modulen der Serie kombinierbar. Neben elektrischem Strom und elektrischen Signalen können damit auch steckbare Verbindungen hergestellt werden, die Glasfasersignale und Druckluft übertragen.
Packungsinhalt
Das SMICO Pneumatikmodul Metall bietet Platz für 3 Kontakte mit Anschlüssen für - Rohre mit Innendurchmesser (ID) = 3,0, 4,0 oder 6,0 mm
- Rohre mit Außendurchmesser (OD) = 3,0, 4,0 oder 6,0 mm
Pro Steckverbindung werden mindestens zwei Module benötigt, außerdem:
• Han® Pneumatik-Steckerkontakt für ID = 3,0, 4,0 oder 6,0 mm / (OD) = 3,0, 4,0 oder 6,0 mm (10 Stück pro Packung)
• SMICO Pneumatik-Buchsenkontakt für ID = 3,0, 4,0 oder 6,0 mm / (OD) = 3,0, 4,0 oder 6,0 mm (10 Stück pro Packung)
Der Buchsenkontakt ist in Versionen mit oder ohne Abschaltfunktion erhältlich.
Bitte beachten Sie bei der Festlegung Ihrer Bestellung Folgendes:
• Das Anschlussprofil der im SMICO Pneumatikmodul Metall verwendeten Kontakte ist entweder auf den Schlauchinnen- oder -außendurchmesser ausgelegt.
Entsprechend den Anforderungen seiner Steckverbinderanwendungen muss der Anwender die passenden Ausführungen und Abmessungen für Gehäuse und Montagerahmen auswählen.
Die Komponenten, die Anwender zum Aufbau steckbarer Systeme zur Druckluftverteilung benötigen, finden Sie in der Tabelle SMICO Pneumatikmodul Metall und Zubehör.
Identifikation | M/F | Teile-Nr. | Ø |
SMICO Pneumatikmodul Metall | M/F | 09140033501 | 3/4/6 mm |
Männlicher ID-Kontakt. Weiblicher ID-Kontakt | M F | 09140006303
09140006403 | 3 mm |
Männlicher Außenkontakt. Weiblicher Außenkontakt | M F | 09140006353 09140006453 | 3 mm |
Männlicher ID-Kontakt. Weiblicher ID-Kontakt mit Absperrung | M F | 09140006303 09140006413 | 3 mm |
Außenkontakt (männlich) Außenaußenkontakt (weiblich) mit Absperrung | M F | 09140006353 09140006463 | 3 mm |
Männlicher ID-Kontakt. Weiblicher ID-Kontakt | M F | 09140006304 09140006404 | 4 mm |
Männlicher Außenkontakt. Weiblicher Außenkontakt | M F | 09140006354 09140006454 | 4 mm |
Männlicher ID-Kontakt. Weiblicher ID-Kontakt mit Absperrung | M F | 09140006304 09140006413
| 4mm |
Männlicher Außenkontakt. Weiblicher Außenkontakt
mit Absperrung | M F | 09140006354 09140006464 | 4 mm |
Männlicher ID-Kontakt. Weiblicher ID-Kontakt | M F | 09140006306 09140006406 | 6 mm |
Männlicher Außenkontakt. Weiblicher Außenkontakt | M F | 09140006356 09140006456 | 6 mm |
Männlicher ID-Kontakt. Weiblicher ID-Kontakt mit Absperrung | M F | 09140006306 09140006416 | 6 mm |
Außenkontakt (männlich), Außenkontakt (weiblich) mit Abschaltung | M F | 09140006356 09140006466 | 6 mm |
C-Kontaktadapter | M F | 09140006391 09140006491 |
|
Kontaktschmiermittel |
| 0999000829 |
|
allgemeine Informationen
SMICO-Modulsteckverbinder erfüllen die Anforderungen an Sicherheit und Prüfung gemäß DIN EN 60 664-1 und DIN EN 61 984. Die Sicherheit von Modulsteckverbindern kann erst im tatsächlichen Einsatz (z. B. nach der Auswahl der einzelnen Komponenten) festgestellt werden und zusammengebaut). Dieses Kapitel definiert die ordnungsgemäße und bestimmungsgemäße Verwendung von Han®-Pneumatikmodulen. Darüber hinaus enthält es allgemeine Sicherheitshinweise für die Verwendung der Module in den SMICO Modular-Steckverbindern.
Sachgemäßer und bestimmungsgemäßer Gebrauch
Das SMICO-Pneumatikmodul Metall dient zur Übertragung ordnungsgemäß aufbereiteter Druckluft in einem Han-Modular®-Industriesteckverbinder. Das Modul ist für den Einsatz in pneumatischen Systemen geeignet, deren Betriebsdruck 10 bar nicht überschreitet. Jede andere Nutzung muss zuvor mit SMICO vereinbart werden.
Allgemeine Sicherheitsinformationen
Bei der Installation, Wartung und Demontage von Han-Modular®-Steckverbindern (einschließlich des SMICO-Pneumatikmoduls) sind folgende Sicherheitshinweise zu beachten:
Voraussetzungen für die Installation
Alle Arbeiten im Zusammenhang mit der Installation, Wartung und Demontage der SMICO Modular-Steckverbinder müssen von qualifiziertem, geschultem Personal durchgeführt werden. Beim Einsatz elektrischer Module innerhalb der EU müssen diese Arbeiten durch Fachpersonal gemäß DIN EN 50110-1/-2 und IEC 60364 durchgeführt werden. Darüber hinaus sind die jeweiligen nationalen Unfallverhütungsvorschriften zu beachten.
Niemals unter Spannung oder Last ein- oder ausstecken
SMICO Modular-Steckverbinder dürfen niemals gesteckt oder gezogen werden, während elektrische Spannungen oder Lasten anliegen. Dieses Verbot gilt nicht, wenn der Steckverbinder ausschließlich pneumatische Module enthält.
Schutz vor elektrischem Schlag
SMICO Modular Steckverbinder sind für die Überspannungskategorie III (DIN EN 60 664-1) ausgelegt. Benutzer müssen sicherstellen, dass der Stecker ordnungsgemäß installiert ist, um ihn vor Stromschlägen zu schützen. Dieser Schutz kann durch die Verwendung der von SMICO bereitgestellten Hauben und Gehäuse oder durch andere Maßnahmen, die der Anwender bei der Installation trifft, gewährleistet werden.
Nur für Druckluft geeignet
Das SMICO Pneumatikmodul Metall ist ausschließlich für die Übertragung trockener, ordnungsgemäß aufbereiteter Druckluft geeignet. Verwenden Sie Ventile oder Steckdosen des SMICO Pneumatikmoduls Metall nicht zur Übertragung anderer Medien wie anderer Gase oder Flüssigkeiten. Eine von diesem Zweck abweichende Verwendung ist nicht zulässig, es sei denn, sie wurde mit den zuständigen Landesverbänden der Elektrotechnik (z. B. in Deutschland: dem VDE-Verband der Elektrotechnik Elektronik Informationstechnik e.V. oder seinen Landesverbänden) geklärt.
Zulässiger Verschmutzungsgrad
SMICO Modular Steckverbinder sind standardmäßig für den Verschmutzungsgrad 3 ausgelegt. Alle SMICO Industriesteckverbinder mit Schutzart IP54 oder höher (IP-Schutzarten nach DIN EN 61 984, Abschnitt 6.19.2.3) erfüllen diesen Verschmutzungsgrad. Auch Steckverbinder mit einer niedrigeren IP-Schutzklasse sind für den Einsatz im Verschmutzungsgrad 3 geeignet, wenn sie mit einer Kappe ausgestattet sind, die ihnen im getrennten Zustand IP54 oder höher verleiht.
Technische Beschreibung
Modul und Kontakte
Das SMICO Pneumatikmodul Metall dient zur Herstellung steckbarer Verbindungen zur Übertragung trockener, ordnungsgemäß aufbereiteter Druckluft in pneumatischen Systemen.
Der Buchsenkontakt ist in Versionen mit oder ohne Abschaltfunktion erhältlich. Bei der Absperrvariante schließt ein federbelastetes Ventil über einen O-Ring beim Öffnen des Anschlusses. Dadurch wird verhindert, dass Druckluft entweicht. Im eingesteckten Zustand drückt der Stiftkontakt gegen das Ventil und hält den Kontakt offen.
Modul Anzahl der Kontakte Farbe
Material
Grenztemperaturen Brennbarkeit gem. Gemäß UL 94 Mechanische Lebensdauer | 3
Blau
Polycarbonat
-20 °C ... +80 °C
V0
≥ 10.000 Paarungszyklen | |
Kontakte Material
Farbe
Schlauchanschluss
- Innendurchmesser (ID)
Betriebsdruck
|
Edelstahl Metallisch
- 3,0 mm
- 4,0 mm (1/8') - 6,0 mm 10 bar (145 psi) | |
Robben Material |
|
|
Absperrventil Material |
| |
Durchflussrate und Druckabfall über den Kontakt
Um Konstrukteure und Planer bei der Auswahl und Dimensionierung ihrer Druckluftsysteme zu unterstützen, hat SMICO die maximale Durchflussrate, den Druckabfall für die Kontakte des SMICO Pneumatikmoduls Metall, ermittelt.
Durchflussrate
Die Durchflussmenge gibt die Luftmenge an, die durch die Kontakte des SMICO-Pneumatikmoduls Metall geleitet werden kann. Dargestellt wird das Verhältnis zwischen der vorherrschenden Luftmenge (l/min) und dem resultierenden Druckabfall (bar). Dieses Verhältnis wird zur Berechnung der Durchflussraten für die verschiedenen pneumatischen Metallkontakte von SMICO verwendet, wie in Tabelle 7 dargestellt. Die Durchflussraten wurden für die Buchsenkontakte mit Rückschlagventil ermittelt.
Abbildung 1: Max. Durchflussmenge für pneumatische Kontakte mit Absperrung
Abbildung 2: Vergleich eines weiblichen Moduls mit/ohne Absperrventil
Erlaubte Hauben und Gehäuse
Das MICOS-Pneumatikmodul Metall kann mit einer Vielzahl von SMICO-Hauben und -Gehäusen verwendet werden. Bei manchen Hauben/Gehäusen ist für den Einbau der SMICO Modular-Module (z. B. H10A) ein zusätzlicher Mechanismus erforderlich.
Für pneumatische Anwendungen werden in der Regel die hohen Bauformen von Hauben und Gehäusen empfohlen. Diese Bauart vereinfacht die Verkabelung der Module erheblich; Es besteht keine Notwendigkeit, die Pneumatikschläuche übermäßig zu biegen. Werden OD-Buchsenkontakte mit Ventil in einem Anbaugehäuse eingesetzt, müssen die Pneumatikkontakte mit Winkelabgang gewählt werden. Achten Sie bei der Auswahl der Hauben/Gehäuse darauf, dass die Biegeradien der Pneumatikschläuche zur jeweiligen Einbausituation passen.
Art der Haube/des Gehäuses | Größen | Anzahl möglicher Module |
Ein Standard | 10A | 1 |
Bstandard | 6B/10B 16B/24B 32B/48B | 2/3/4/6/8/12 |
EMC | 6B/10B 16B/24B | 2/3/4/6 |
M | 6B/10B 16B/24B 48B | 2/3/4/6/12 |
HPR | 6B/10B 16B/24B | 2/3/4/6 |
Öko | 6B/10B 16B/24B | 3/4/5/7 |
Gelb | 30/60 | 2/4 |
Schnapp | 6B/10B 16B/24B | 2/3/4/6 |
Modular Kompakt | - | 1 |
Modular Zwilling | - | 2 |
Kündigungstechniken
Das SMICO Pneumatikmodul Metall wird mit zwei unterschiedlichen Anschlusstechniken angeboten. Auch die Auswahl des richtigen Pneumatikschlauchs ist sehr wichtig.
Die folgenden Informationen helfen Ihnen, die richtige Kombination aus Pneumatikkontakt und Pneumatikschlauch zu finden:
Push-In-Anschlusstechnik
Bei der Push-In-Anschlusstechnik wird der Pneumatikschlauch über den kalibrierten Außendurchmesser geklemmt. Daher wird der pneumatische Kontakt bei dieser Verbindungstechnik als OD (z. B. Außendurchmesser) bezeichnet. Dies bezieht sich auf den kalibrierten Durchmesser des Schlauchs.
Anschlusstechnik mittels Innenklemmung
Bei der Innenklemmtechnik zum Anschließen wird der Pneumatikschlauch über die Anschlussfläche des Pneumatikkontakts geschoben. Hier sollten Pneumatikschläuche mit kalibriertem Innendurchmesser verwendet werden. Daher wird der pneumatische Kontakt bei dieser Verbindungstechnik als ID (z. B. Innendurchmesser) bezeichnet. Dies bezieht sich auf den kalibrierten Durchmesser des Schlauchs.
Verwendung männlicher und weiblicher Führungsstifte
Für den Einsatz des SMICO Pneumatikmoduls Metall ist die Verwendung von männlichen (Art.-Nr. 09 14 000 9908) und weiblichen Führungsstiften (Art.-Nr. 09 14 000 9909) nicht zwingend erforderlich. Der Grund dafür ist, dass das Modul einer schrägen Längsneigung von mehr als ±5° gemäß DIN EN 175 301-801 standhält. Bei der Kodierung benachbarter Industriesteckverbinder ist die Verwendung der männlichen und weiblichen Führungsstifte jedoch weiterhin hilfreich. Mögliche Kodierungen sind in der folgenden Tabelle dargestellt (Abbildungen 2 und 3).
Montageanleitung
Montage
Der Montageprozess wird am Beispiel des SMICO gezeigt Pneumatikmodul Metall mit drei pneumatischen Außenkontakten. Die Montage der pneumatischen ID-Kontakte erfolgt auf ähnliche Weise.
| Überblick
- SMICO Pneumatikmodul Metall – 3 männliche Außenkontakte |
| Überblick
- SMICO Pneumatikmodul Metall – 3 männliche ID-Kontakte |
| Stecken Sie den Pneumatikkontakt von der Anschlussseite her in das Pneumatikmodul, bis Sie einen Widerstand spüren. Drücken Sie anschließend kräftig auf den Kontakt, bis er im Modul einrastet. ► Sie hören ein Klicken, wenn der Pneumatikkontakt vollständig in das Modul eingeführt ist. ► Die Montage der pneumatischen ID-Kontakte erfolgt analog zur Montage der pneumatischen OD-Kontakte |
| Verbinden Sie den Pneumatikschlauch mit dem Pneumatikkontakt. Wenn Sie den Push-In-Anschluss verwenden, führen Sie den Schlauch vollständig in die Anschlussseite des Kontakts ein. ► Ziehen Sie vorsichtig am Schlauch, um sicherzustellen, dass er sicher befestigt ist |
| Verbinden Sie den Pneumatikschlauch mit dem Pneumatikkontakt. Wenn Sie die ID-Anschlusstechnik verwenden, schieben Sie den Schlauch auf den Kontakt.
► Achten Sie darauf, dass das Schlauchende über den oberen Profilring hinausragt.
► Ziehen Sie vorsichtig am Schlauch, um sicherzustellen, dass er sicher befestigt ist. |
| Sie können nun das fertig montierte Pneumatikmodul in den SMICO Modular Hinged Frame einbauen.
Öffnen Sie den Klapprahmen und bringen Sie das Modul dann in die richtige Position. ► Achten Sie darauf, dass die Modulaussparungen in die Aussparungen des Klapprahmens passen. |
| Nachdem Sie den Han-Modular® Klapprahmen vollständig beladen haben, schließen Sie ihn, indem Sie leicht auf die Außenseiten des Rahmens drücken. ► Achten Sie darauf, dass die Aussparungen des Moduls genau in die Aussparungen des Klapprahmens passen. |
| Schieben Sie das SMICO-Modular Einklappbarer Rahmen in der Haube/Gehäuse. ► Achten Sie darauf, dass die Schläuche ordnungsgemäß durch die Kabelverschraubung geführt werden. ► Befestigen Sie den Rahmen mit den vier Schrauben im Gehäuse.
|
Zum Entfernen der Pneumatikkontakte vom Modul ist ein speziell entwickeltes Demontagewerkzeug erforderlich.
| Teilenummer: 09 99 000 089 |
| Führen Sie das Entfernungswerkzeug in die passende Seite des Pneumatikmoduls ein. ► Die Zinken des Werkzeugs müssen die Haltelaschen des Moduls auseinander spreizen. |
| Ziehen Sie den Kontakt mit dem ordnungsgemäß eingeführten Entfernungswerkzeug aus dem Modul. |
| Um den Pneumatikschlauch von einem Pneumatikkontakt mit Push-In-Anschluss zu entfernen, drücken Sie auf den blauen Ring des Kontakts und ziehen gleichzeitig am Schlauch |
| Um den Pneumatikschlauch von einem Pneumatikkontakt zu entfernen, der die ID-Anschlusstechnik verwendet, schneiden Sie den Schlauch entlang seiner Greiffläche ab. Anschließend kann der Schlauch vom Pneumatikkontakt abgezogen werden. |
Störungen vorbeugen
Druckluftsysteme können durch feste Partikel wie Metallsplitter, Wasser, Öle oder Fette verunreinigt werden. Solche Verunreinigungen können dazu führen, dass der Druck im Verteilungssystem sinkt. Auch Undichtigkeiten an Schläuchen, Kontakten oder Ventilen können zu Druckabfällen führen. Befolgen Sie die Betriebs- und Sicherheitshinweise des Kompressors
Achten Sie genau auf die Luftaufbereitungs-/Verteilungsausrüstung (und ggf. auch auf die Schalldämpferausrüstung). Beachten Sie außerdem die Sicherheitshinweise der Hersteller von Schläuchen, Ventilen und anderen Verbindungselementen.
