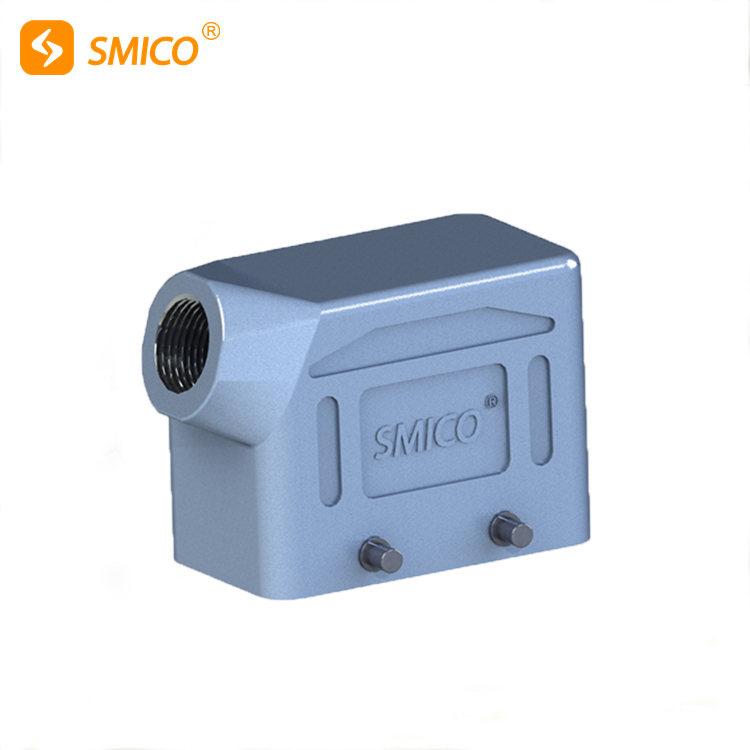

H10B-SK-4B-M25 Starkdrahtverbinder IP65 Gehäuse Schutzabdeckung Seitlicher Eingang 19300101521

Robuster Steckverbinder Schraubanschluss mit Drahtschutz,Geeignet für Stromversorgungsanwendungen,Anschluss mit Standard-Schraubendreher.
Produktzertifizierung:UL CUL CE ROHS DMT IEC-61984
Bestell-Nr.: 19300101521
Material: Aluminium-Druckguss
Farbe: Grau
Produktzertifizierung: UL CUL CE ROHS DMT IEC-61984
Verpackungsdetails: Standard-Exportkartons
Lieferzeit: Innerhalb von 7 Tagen
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Verfügbarkeitsstatus:
Menge:
  • SO-H10B-SK-4B-M25

  • SMICO

  • 100000 Stück pro Monat

  • PC

Hochleistungssteckverbinder, auch bekannt als HDC-Hochleistungssteckverbinder, Luftfahrtstecker, werden häufig in Baumaschinen, Textilmaschinen, Verpackungs- und Druckmaschinen, Tabakmaschinen, Robotern, Schienenverkehr, Heißkanälen, Elektrizität, Automatisierung usw. eingesetzt erfordern Elektro- und Signalanschlüsse im Gerät.


Zwei Hebel am unteren Teil des Gehäuses

o Sichere Verriegelung durch vier Verriegelungspunkte

o Minimaler Platzbedarf und hohe Schließkraft

o Ideal für seitlich angeordnete Stecker

Zwei Hebel an der Haube

o Sichere Verriegelung durch vier Verriegelungspunkte

o Minimaler Platzbedarf und hohe Verriegelungskräfte

o Ideal für seitlich angeordnete Stecker und Aufputzgehäuse mit Kappen

Ein Hebel am unteren Teil des Gehäuses

o Zwei Verriegelungspunkte entlang der Längsachse

o Gut zugänglich auch bei seitlicher Kabeleinführung

o Kappe am Gehäuseoberteil abschließbar

Schraub-/Bajonettverschluss

o Betätigung mit Sechskantschlüssel oder Schraubendreher

o Vibrationsfeste Verbindungen mit hervorragender Dichtwirkung

o Gut zugänglich auch bei seitlicher Kabeleinführung

o Verhindert versehentliches oder unbefugtes Öffnen

Hood Link-Verschlusssystem

o Ein widerstandsfähiges Elastomerelement verbindet und dichtet (IP65) Haube und Gehäuse

o Ideal für schnelle und einfache (fliegende) Kabel-zu-Kabel-Verbindungen

o Beständig gegen Öle und Gase;Aufnahme äußerer mechanischer Kräfte


Material Aluminium-Druckguss
Farbe Grau
Verriegelungselement
---Hebeltyp metallelastisches Pressen
---Material Edelstahl
Hauben/Gehäuseabdichtung NBR
Temperaturen begrenzen -40℃...+125℃
Brennbarkeit nach UL 94 V0
Schutzart nach EN 60529 für gekoppelten Stecker IP65


06

Die Funktion des schweren Steckverbinders

1. Elektrische Isolierung zwischen den Anschlüssen, um Interferenzen zwischen Signalen zu vermeiden.

2. Fixieren Sie die Position des Steckers, die dem Ein- und Ausstecken und der Stabilität der Position förderlich ist.

3. Bereitstellen von mechanischem Schutz und Unterstützung für den Einsatzkörper.

4. Trennen Sie den Stecker von der Anwendungsumgebung, reduzieren Sie die Umweltverschmutzung und Korrosion des Steckers und verlängern Sie die Lebensdauer des Steckers.

Die Vorteile schwerer Steckverbinder

1. Realisieren Sie die Vorinstallation, die Vorinstallation einer großen Anzahl komplizierter Schaltungen, wodurch die Effizienz der Geräteinstallation erheblich verbessert und die Rate von Verdrahtungsfehlern verringert werden kann.

2. Der Hochleistungsstecker bietet eine hochintegrierte Verbindung, und die zahlreichen Kombinationsmethoden maximieren die effektive Nutzung des Geräteraums.

3. Hochleistungsverbinder Der Verbinder verwirklicht bequem und effizient die modulare Struktur jedes funktionalen Schablonenblocks in der Ausrüstung, so dass die Ausrüstung bequem und sicher transportiert, installiert, gewartet und repariert werden kann.Steckverbinder sind im Bereich der Energieübertragung und -verteilung weit verbreitet.

4. Die hohe Schutzart (IP65, IP68) des robusten Steckverbinders ist mit den Vorteilen des Geräteanschlusssystems in rauer Umgebung nicht zu vergleichen.Bieten effektiven Schutz in rauen Umgebungen wie Sand, Staub, Regen, Kälte, Eis und Schnee sowie Ölverschmutzung.

Verdrahtungsmethode für Hochleistungsstecker

1. Lösen Sie die Schraube mit einem Schraubendreher, stecken Sie den Draht in das seitliche Loch des Einsatzes und ziehen Sie dann die Schraube fest.

2. Zur Montage der Oberschale des Kraftsteckverbinders die Befestigungsschrauben des Einsatzes mit einem Schraubendreher lösen, den Einsatz in die Oberschale einsetzen und die Befestigungsschrauben festziehen.

3. Für die Montage der Unterschale des Schwerlastverbinders die Unterschale auf die gleiche Weise fixieren und die Oberschale und die Unterschale des Steckkörpers ineinander stecken.
