Modulare Hochleistungssteckverbinder sind ein häufig verwendetes elektrisches Verbindungsgerät, mit dem verschiedene Kabel und Geräte verbunden werden, um die Übertragung und Steuerung von Schaltkreisen zu ermöglichen.Dieser Steckverbinder verfügt über ein modulares Design mit flexiblen Kombinationsmethoden und kann an die Kundenbedürfnisse angepasst werden. Er wird häufig in verschiedenen Industriebereichen eingesetzt.

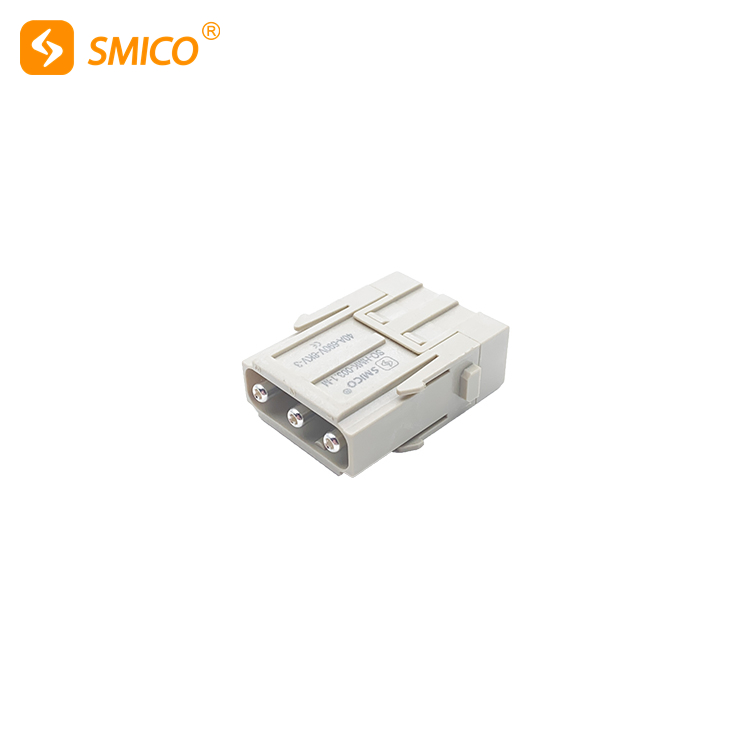

3 Pole, 40 A, Schraubbuchseneinsatz
Einlagen | Passende Schale: |
Anzahl der Kontakte | 3 |
Elektrische Daten gem.Gemäß EN 61 984 | |
---Nennstrom | 40A |
---Nennspannungsleiter | 690V |
---Bemessungsstoßspannung | 8kV |
---Verschmutzungsgrad | 3 |
---Verschmutzungsgrad 2 auch | |
Nennspannung gem.nach UL/CSA | |
Isolationswiderstand | ≥1010Ω |
Material | Polycarbonat |
Begrenzungstemperaturen | -40℃...+125℃ |
Brennbarkeit gem.nach UL 94 | V0 |
Mechanische Lebensdauer (Paarzyklen) | ≥500 |
Kontakte |
Material | Kupferlegierung |
Oberfläche | hartvergoldet |
hartversilbert |
Kontakt Widerstand | ≤0,3 mΩ |
Terminal | |
---Wrie-Messgerät | 2,5-10 mm2 |
---AWG | 14-8 |
---Anzieh-/Prüfdrehmoment | |
---Abisolierlänge | |
Die Funktion des Hochleistungssteckers
1. Elektrische Isolierung zwischen den Anschlüssen, um Interferenzen zwischen Signalen zu vermeiden.
2. Fixieren Sie die Position des Steckers, was dem Ein- und Ausstecken und der Stabilität der Position förderlich ist.
3. Sorgen Sie für mechanischen Schutz und Halt für den Einsatzkörper.
4. Trennen Sie den Steckverbinder von der Anwendungsumgebung, reduzieren Sie Umweltverschmutzung und Korrosion des Steckverbinders und verlängern Sie die Lebensdauer des Steckverbinders.
Die Vorteile schwerer Steckverbinder
1. Realisieren Sie die Vorinstallation und Vorinstallation einer großen Anzahl komplizierter Schaltkreise, wodurch die Effizienz der Geräteinstallation erheblich verbessert und die Rate von Verkabelungsfehlern verringert werden kann.
2. Der Hochleistungsstecker bietet eine hochintegrierte Verbindung und die zahlreichen Kombinationsmöglichkeiten maximieren die effektive Nutzung des Geräteraums.
3. Hochleistungsstecker Der Stecker realisiert bequem und effizient die modulare Struktur jedes Funktionsschablonenblocks in der Ausrüstung, sodass die Ausrüstung bequem und sicher transportiert, installiert, gewartet und repariert werden kann.Steckverbinder werden häufig im Bereich der Energieübertragung und -verteilung eingesetzt.
4. Der hohe Schutzgrad (IP65, IP68), den der Hochleistungssteckverbinder bietet, ist mit den Vorteilen des Geräteverbindungssystems in der rauen Umgebung nicht zu vergleichen.Bieten Sie wirksamen Schutz in rauen Umgebungen wie Sand, Staub, Regen, Kälte, Eis und Schnee sowie Ölverschmutzung.
Verkabelungsmethode für Hochleistungssteckverbinder
1. Lösen Sie die Schraube mit einem Schraubendreher, legen Sie den Draht in das seitliche Loch des Einsatzes und ziehen Sie dann die Schraube fest.
2. Um die Oberschale des Schwerlaststeckverbinders zu montieren, lösen Sie mit einem Schraubendreher die Befestigungsschrauben des Einsatzes, setzen Sie den Einsatz in die Oberschale ein und ziehen Sie dann die Befestigungsschrauben fest.
3. Für die Installation des unteren Gehäuses des schweren Steckverbinders verwenden Sie die gleiche Methode, um das untere Gehäuse zu befestigen und das obere und untere Gehäuse des Einschubkörpers ineinander zu stecken.
Verwendung modularer Hochleistungs-Elektrosteckverbinder
1.Schließen Sie verschiedene Kabel und Geräte an, um eine Schaltungsübertragung und -steuerung zu erreichen
2. Weit verbreitet in verschiedenen Industriebereichen, wie mechanische Fertigung, Petrochemie, Energie, Schienenverkehr usw
3. Sorgen Sie für zuverlässige elektrische und mechanische Verbindungen, um Geräte vor äußeren Umwelteinflüssen zu schützen
