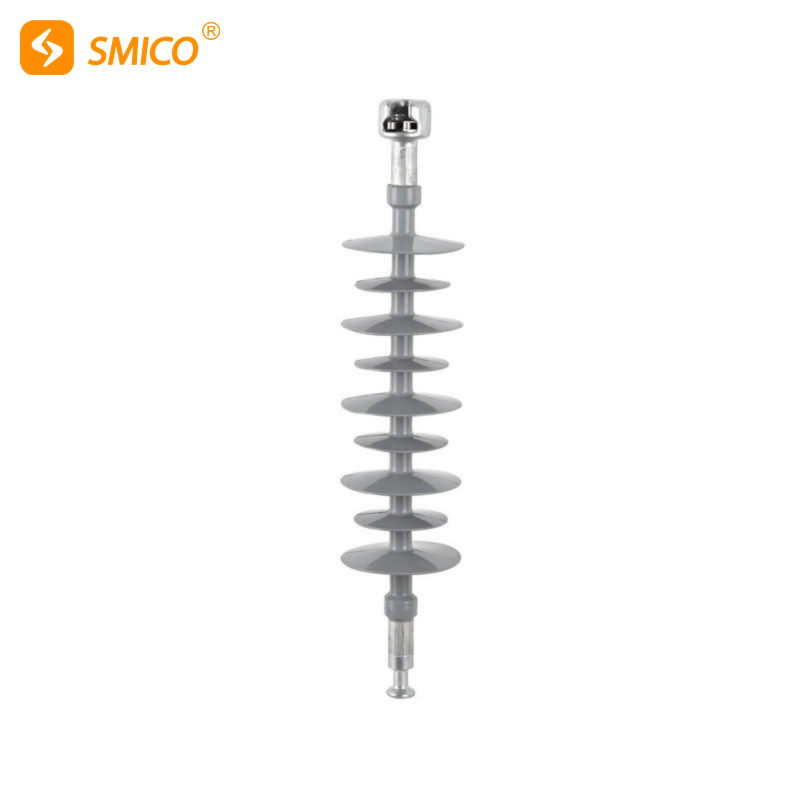

Hochspannungsisolator Composite Polymer Long Post Isolator

SMICO bietet verschiedene Arten von Verbundisolatoren für Umspannwerke an.Kontaktieren Sie uns, um weitere Informationen zu Verbundisolatoren wie TDS, Anwendungsmethode, OEM usw. zu erhalten.
SMICO kann verschiedene Arten von Verbundsilikonisolatoren liefern, auch nach Kundenwunsch.

Verbundisolatoren sind eine spezielle Art der Isolationskontrolle, die bei Freileitungen eine wichtige Rolle spielen kann.
Verbundisolatoren sind auch als synthetische Isolatoren, porzellanfreie Isolatoren, Polymerisolatoren, Gummiisolatoren usw. bekannt. Die Hauptstruktur besteht im Allgemeinen aus einem Schirmmantel, einem GFK-Kernstab und einem Endstück.Die Schirmschürze besteht im Allgemeinen aus organischen synthetischen Materialien wie Ethylen-Propylen-Gummi, bei hoher Temperatur vulkanisiertem Silikongummi usw.;GFK-Dorne bestehen im Allgemeinen aus Glasfaser als Verstärkungsmaterial und einem oxidierenden Harz als Basismaterial;Die Endstücke bestehen im Allgemeinen aus Kohlenstoffstahl oder Kohlenstoffbaustahl, der mit heißem Zink-Aluminium beschichtet ist.

Klassifizierung von Silikonkautschuk-Isolatoren

Verbundisolatoren können unterteilt werden in: Leitungsverbundisolatoren und Kraftwerke, elektrische Verbundisolatoren.Es kann auch unterteilt werden in stabförmige Aufhängungs-Verbundisolatoren, Stift-Verbundisolatoren, Kreuzarm-Verbundisolatoren, Pfeiler-Verbundisolatoren, winddichte Teil-Verbundisolatoren,  zusammengesetzt  Post  Isolator  usw.

Vorteile des zusammengesetzten Silikonisolators

Kleine Größe, pflegeleicht;
Geringes Gewicht, einfach zu installieren;
Hohe mechanische Festigkeit, nicht leicht zu brechen;
Hervorragende seismische Leistung und gute Fleckenbeständigkeit;
Schneller Produktionszyklus und hohe Qualitätsstabilität.

Endstückstruktur

Verbundisolatoren unterscheiden sich je nach Einsatzzweck in ihrem Aufbau.Neben der Zugfestigkeit, der Erfüllung der Anforderungen und der zuverlässigen Verbindung mit dem Dorn muss auch das Design der Metallspitze den besonderen Anforderungen für den Einsatz unter Hochspannung gerecht werden.Verbundisolatoren werden im Allgemeinen in Form eines Stabes mit einer kleinen Kapazität hergestellt.Daher ist die Spannungsverteilung auf der Oberfläche des Isolators sehr ungleichmäßig.Im Normalbetrieb ist die erzeugte Korona daher schädlich, so dass eine Druckausgleichsmaßnahme erforderlich ist.Außerdem hält das synthetische Isoliermaterial einem Lichtbogen von mehreren zehn Kiloampere nicht stand.Im Falle eines Kurzschlussfehlers brennt der Schirm in der Nähe des Kabels und des Turms, sodass eine Lichtbogenbildung erforderlich ist.Im In- und Ausland wird im Allgemeinen die Methode des Hinzufügens eines Druckausgleichsrings angewendet, um das elektrische Endfeld zu vereinheitlichen, die Korona zu schwächen und zum Fehlerlichtbogen zu führen.

Der Spannungsausgleichsring des Verbundisolators ist Bestandteil des Verbundisolators.Seine Funktion besteht darin, die elektrische Feldstärke innerhalb des Isolators zu kontrollieren, interne Teilentladungen zu vermeiden, die lokale elektrische Feldstärke der äußeren Oberfläche, insbesondere der Oberfläche des metallischen Verbindungsteils, zu reduzieren und die Funkstörung zu reduzieren.Führen des Netzfrequenzlichtbogens, um ein Verbrennen der Oberfläche des Isolators zu vermeiden, und Minimieren der lokalen elektrischen Feldstärke in der Nähe der Endfläche, um die Anti-Schmutz-Leistung zu verbessern.
