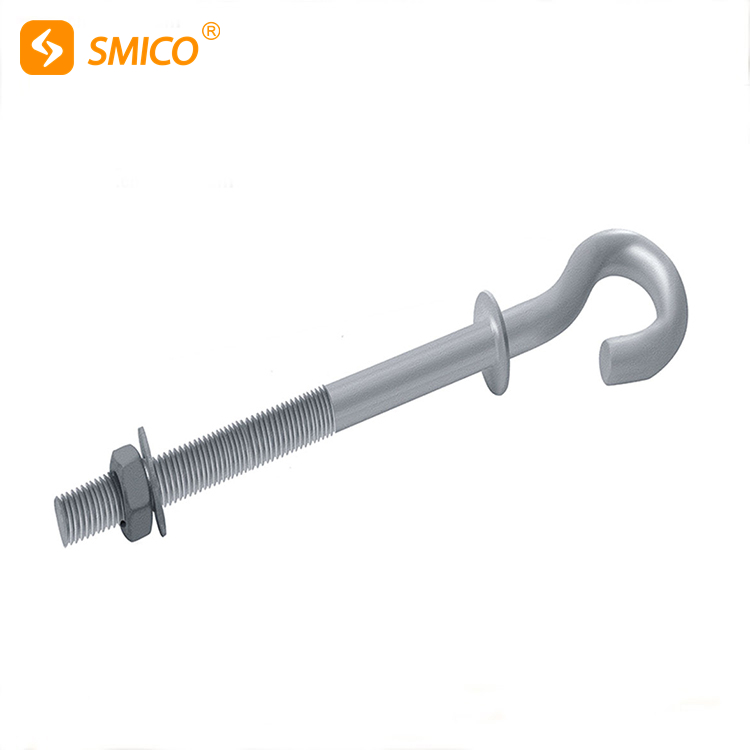

Verzinkte Pigtail-Ösenschraube für Elektroinstallationen

Verzinkte Pigtail-Augenschraube für elektrische Stromanschlüsse wird auch Pigtail-Augenschraube, Pigtail-Haken, Pigtail-Schraube, Pigtail-Hakenschrauben, Pigtail-Befestigungselement genannt, es ist eine Art von Pigtail-Hardware.

SMICO Galvanized Pigtail Eye Bolt for Electric Power Fittings ist für die Verwendung an Holzmasten, Beton- oder anderen Stromleitungsmasten zum Aufhängen der Endklemme oder Aufhängeklemme konzipiert.Da das spiralförmige Ende des Pigtail-Bolzens wie der 'Pigtail' ist, wurde es Pigtail-Bolzen oder Pigtail-Haken genannt.

Der Pigtail-Bolzen hat nicht die gleiche Form und Struktur.Die in Kenia und Sambia verwendete Pigtail-Schraube ist eine geschweißte quadratische Unterlegscheibe oder runde Unterlegscheibe am Hals des Pigtail-Hakens.Der in Malaysia verwendete Pigtail-Bolzen hat zwei extra geschmiedete Punkte, auf der linken und rechten Seite des Hals-Pigtail-Hakens.Dieses Design verhindert, dass die Scheibe herunterfällt.

Der komplette Satz eines Pigtail-Hakens umfasst normalerweise ein Stück Pigtail-Haken-Hauptkörper, zwei Sechskantmuttern und zwei Unterlegscheiben.

Wenn die Pigtail-Schraube am Holzmast oder Betonmast installiert wird, werden die Sechskantmuttern und Unterlegscheiben verwendet, um das Ende an einer Seite des Mastes zu befestigen.Das andere Pigtail-Ende wird verwendet, um die Aufhängeklemme zu verbinden.

Es gibt auch eine Zopfschraube ohne Schraube, nur mit rundem Ende.

Im Vergleich zu anderen Herstellern von Pigtail-Augenschrauben liefert SMICO eine große Auswahl an Pigtail-Augenschraubendesigns an Endverbraucher, von unterschiedlichen Stangendurchmessern, Gewindelängen bis hin zu Strukturen.Ringschrauben von Jingyoung sind ideal für elektrische Übertragungen, Kommunikationsleitungen und Zugleitungen.

Die Rohstoffe für SMICO Pigtail-Ringschrauben sind Stahlstangen.Alle Pigtail-Haken sind heißgeschmiedet und garantieren somit eine hohe Bruchfestigkeit zum Verladen des Oberleitungszubehörs

Die Oberflächenbehandlung ist gemäß ISO1461 feuerverzinkt

Pigtail-Bolzen gehören zu den wichtigsten Befestigungselementen in Übertragungs- und Verteilungsleitungen für Mastleitungen.

Bei der Installation der meisten Pole-Line-Hardware benötigen Sie eine Pigtail-Augenschraube

Aber wie finden Sie hochwertige, langlebige und zuverlässige Pigtail-Ringschrauben?

In diesem Leitfaden erfahren Sie alles, worauf Sie achten müssen – Design, technische Spezifikationen, bestes Material usw.

Kommen wir dazu.

Was ist ein Pigtail-Bolzen?

Pigtail-Augenbolzen werden in Beton-, Holz- und anderen Strommasten verwendet, um gebündelte Antennenkabel über Aufhängeklemmen und Endklemmen aufzunehmen.

Diese Bolzen haben ein Ende mit einem Gewinde zum Anbringen einer Expansionskomponente.

Das andere Ende wird warm bearbeitet, um einen Zopf zum Aufhängen von kettenartigen Handläufen, Elektro- und Telefonkabeln sowie Luft-, Kühl-, Wasser- und Lüftungssäulen herzustellen.

Vorteile von Pigtail-Bolzen

Einige der Hauptvorteile der Installation von Pigtail-Bolzen sind die folgenden:

· Einfache Installation

Für die Installation von Pigtail-Hakenschrauben ist kein spezielles Verfahren erforderlich.

Dies bedeutet, dass Sie es sofort nach der Installation schnell in Betrieb nehmen können.

Es erfüllt seine Funktion ohne besondere Ausrüstung oder Verfahren.

·  Einsatz einfacher Werkzeuge

Möglicherweise ist dies einer der wichtigsten Vorteile der Verwendung von Pigtail-Augenschrauben als Verbinder.

Es braucht keine speziellen Tools, die das Know-how einiger weniger erfordern.

· Passt geringfügige Messabweichungen an

Pigtail-Schrauben können geringfügige Messunterschiede integrieren.

Bei geringfügigen Abweichungen zwischendurch müssen die Maße nicht genau sein.

· Sofortige Unterstützung

Nach dem Anbringen und Anziehen der Pigtail-Schraube hält diese die Last unabhängig von ihrem Gewicht sofort.

· Vernachlässigbare Verformung

Die Bolzen erfahren im Laufe der Zeit ein sehr unbedeutendes Knicken.

Anwendungen von Pigtail-Hakenschrauben

Wie ich bereits gesagt habe;Sie können Pigtail-Augenschrauben für die Aufhängung von Lüftungs-, Luft-, Kühl- und Wassersäulen sowie für Kettenhandläufe und Telefon- und Elektrokabel verwenden.

Es ist nicht ratsam, sie für schwere Anwendungen wie Stützplattformen und Umlenkrollen zu verwenden.

Hauptkomponenten von Pigtail-Bolzen

Das komplette Pigtail-Haken-Kit besteht normalerweise aus:

• Einzelstück des Pigtail-Bolzen-Hauptkörpers

• Zwei Sechskantmuttern u

• Zwei Unterlegscheiben

Es gibt auch einige Arten von Augenschrauben ohne Schraube;sie haben ein rundes Ende.

· Fäden

Die gesamte Gewindebildung erfolgt durch einen Kaltwalzprozess, wobei das Pigtail-Auge durch Warmumformung entsteht, um seine mechanischen Eigenschaften zu verbessern.

Metrisch (nur rechte Hand)  – M20 x 2,5 – 8 g  Und  M16 x 2 – 8 g  sind die verfügbaren Standardtypen von Gewinden.

Die Pigtail-Hakenschrauben haben jedoch keine ähnlichen Formen und Strukturen.

Die in Sambia und Kenia weit verbreiteten haben eine kreisförmige oder quadratische Unterlegscheibe, die auf den Hals des Bolzens geschweißt ist.

Die üblicherweise in Malaysia verwendeten Pigtail-Haken haben zwei zusätzliche geschmiedete Punkte auf der rechten und linken Seite des Halses des Bolzens.

Diese Konstruktionsart verhindert das Abfallen der Unterlegscheibe.

Technische Spezifikation der SMICO Pigtail-Bolzen

Wir bieten unseren Kunden Pigtail-Bolzen in verschiedenen Ausführungen, von unterschiedlichen Gewindelängen, Stangendurchmessern bis hin zu Strukturen.

Wir stellen unsere Pigtail-Haken aus Stahl her und schmieden sie weiter heiß, um die hohe Bruchfestigkeit zu fördern, die für die Verbindung von Freileitungen erforderlich ist.

Die Zusammenfassung des Produktionsprozesses

1. Abwickeln, Richten und Ablängen des Drahtes.

2. Kaltes Schmieden: Formen des Stahls in das gewünschte Design bei Raumtemperatur.

3. Zopfende: Drehen des Bolzens mit hoher Geschwindigkeit beim Verdrehen, um das Pigtail-Design zu erhalten

4. Einfädeln: Die Gewindebildung erfolgt durch Schneiden oder Walzen.

5. Wärmebehandlung: Härten des Stahls durch extreme Hitzeeinwirkung.

6. Oberflächenbehandlung: Abhängig von der Verwendung.Verzinken ist beliebt, um die Korrosionsbeständigkeit zu erhöhen.Jingyoung Surface behandelt seine Pigtail-Ringschrauben durch Feuerverzinkung gemäß ISO1461.

7. Verpackung/Lagerung: Verpackung der Schrauben nach der Qualitätskontrolle zur Überprüfung der Einheitlichkeit und Konsistenz.

Schritt-für-Schritt-Installationsprozess für Pigtail-Schrauben

Sie verwenden meistens Bolzen, um zwei oder mehr Gegenstände über vorgebohrte Löcher miteinander zu verbinden.

Unterlegscheiben helfen bei der Verstärkung der Verbindung, indem sie die von der Pigtail-Schraube ausgeübte Kraft über einen größeren Raum verteilen.

Es gibt auch spezielle Unterlegscheiben, zum Beispiel Sicherungsscheiben, die helfen, ein versehentliches Lösen der Pigtail-Schraube zu verhindern.

Pigtail-Augenschraube hilft bei der Befestigung von Aufhängungsbaugruppen an Beton- oder Holzmasten.

Seine Installation ist einfach, indem es durch ein vorgebohrtes Loch getrieben und mit einer Mutter befestigt wird.

Nachdem Sie die Pigtail-Hakenschraube am Beton- oder Holzpfosten angebracht haben, verwenden Sie die beiden Sechskantmuttern und Unterlegscheiben, um das eine Ende am Pfosten festzuziehen.

Am verbleibenden Pigtail-Ende schließen Sie die Aufhängeklemme an.

Auf den Pigtail-Haken sind zwei Muttern aufgeschraubt, um das Gelenk zu befestigen, und ähnlich wie Unterlegscheiben;Sie kommen in verschiedenen Arten für eine Vielzahl von Anwendungen.

Der Typ, der mit Pigtail-Schrauben verwendet wird, ist eine Sechskantmutter.

Schritt 1

Bestimmen Sie die richtige Größe und Art von Mutter, Unterlegscheibe und Pigtail-Haken für Ihren Betrieb.

Die Wahl hängt unter anderem von der Art der Verbindung, an der Sie arbeiten, der Schraubenstärke, den Normen und Regeln für die Anwendung ab.

Schritt 2

Setzen Sie die erste Unterlegscheibe auf den Schaft der Pigtail-Schraube.

Fügen Sie bei Bedarf eine Sicherungsscheibe hinzu und folgen Sie ihr mit der zweiten Scheibe.

Schritt 3

Schieben Sie die Pigtail-Hakenschraube durch das Loch und achten Sie darauf, dass Sie die erste Unterlegscheibe fest zwischen den Bolzenhals und die Stange drücken.

Schritt 4

Setzen Sie die zweite Unterlegscheibe auf den Teil der Pigtail-Augenschraube, der aus dem Mast herausragt.

Schritt 5

Schrauben Sie die beiden Sechskantmuttern durch Drehen im Uhrzeigersinn auf den Pigtail-Befestigungsschaft.

Stellen Sie sicher, dass die erste Mutter auf die Unterlegscheibe drückt, indem Sie sie handfest anziehen.

Schritt 6

Ziehen Sie die Muttern mit einem Schraubenschlüssel der richtigen Größe fest an der Unterlegscheibe an, aber ziehen Sie sie nicht zu fest an.
