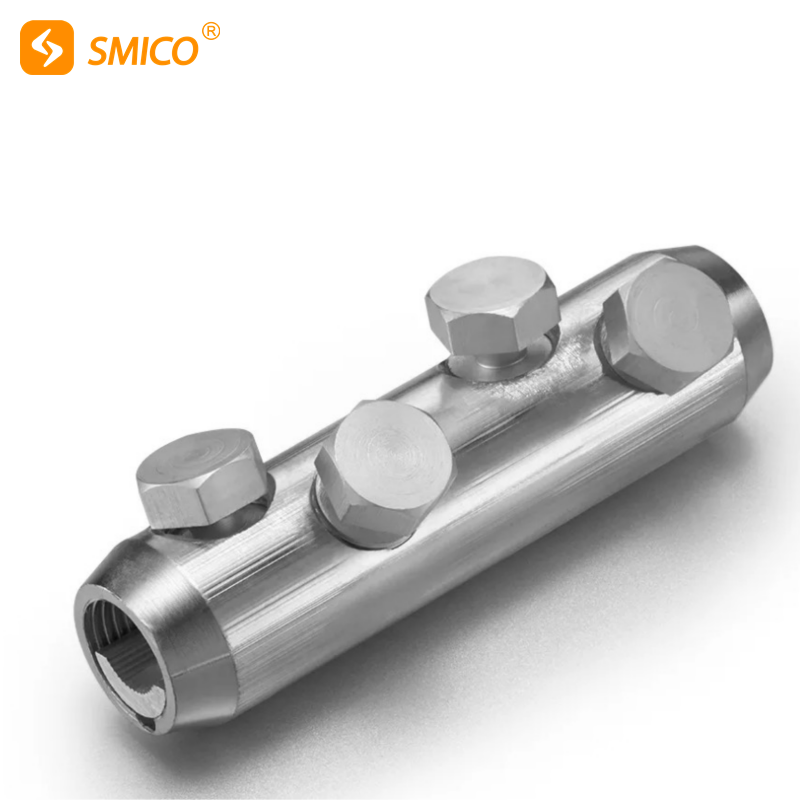

Mechanische Steckverbinder und Reparaturhülsen von SMICO sind für den Einsatz in Nieder- und Mittelspannungsanwendungen konzipiert.Nur drei Größen decken Leitergrößen von 25 mm2 bis 400 mm2 ab.Alle Produkte bestehen aus einem verzinnten Körper, Scherkopfschrauben und Einsätzen für kleine Leiterquerschnitte.
Diese Kontaktbolzen aus einer speziellen Aluminiumlegierung sind Doppelscherkopfbolzen mit Sechskantkopf.Die Bolzen sind mit einem hochschmierenden Mittel behandelt.Kontaktbolzen sind nach dem Abscheren der Köpfe unlösbar.Der Lug-Körper besteht aus einer hochfesten, verzinnten Aluminiumlegierung.Die Innenfläche der Leiterlöcher ist gerillt.
Die Steckverbinder sind an den Kanten abgeschrägt und je nach Anwendungsanforderungen mit oder ohne Ölsperre (als blockierte und nicht blockierte Typen) erhältlich.Das hier vorgestellte Schraubfitting wurde speziell für den Einsatz in Mittelspannungskabelgarnituren bis 42 kV entwickelt.Sie können auch im 1-kV-Bereich eingesetzt werden.
Prüfen Sie vor dem Einsatz von mechanischen Steckverbindern in Kabelgarnituren deren Eignung für die jeweilige Anwendung und konsultieren Sie ggf. den Hersteller.
| Beschreibung | Querschnittsbereich (mm2) | Abmessungen (mm) | Anzahl der Kontaktschrauben | Kopfgröße AF (mm) |
|
| D1
| D2 | L1 | L2 |
|
|
| BSM10/35 | 10-35 | 19 | 8.5 | 45 | 20 | 2 | 13 |
| BSM25/95 | 25-95 | 24 | 12.8 | 65 | 20 | 2 | 13 |
| BSM35/150 | 35-150 | 28 | 15.8 | 80 | 35 | 2 | 17 |
| BSM95/240 | 95-240 | 33 | 20 | 125 | 60 | 4 | 19 |
| BSM120/300 | 120-300 | 37 | 24 | 140 | 65 | 4 | 20 |
| BSM185/400 | 185-400 | 42 | 25.5 | 170 | 80 | 6 | 22 |
| BSM500/630 | 500-630 | 46 | 30 | 190 | 90 | 6 | 27 |
