Beschreibung
Der PT6-4-G-Klemmenblock ist ein zuverlässiger und kompakter elektrischer Steckverbinder, der für eine sichere und effiziente Verkabelung entwickelt wurde. Seine Push-in-Anschlusstechnik ermöglicht eine werkzeuglose Kabeleinführung und sorgt so für schnellere Installationen. Hergestellt aus schwer entflammbaren Materialien und hochwertigem Kupfer garantiert es Sicherheit und Leistung auch in den anspruchsvollsten Umgebungen. Dieser vielseitige Klemmenblock ist für den Einsatz in Eisenbahn-, Schiffbau- und explosionsgeschützten Anwendungen zertifiziert, erfüllt die IEC-Standards und ist ideal für jede industrielle Umgebung.
Produktübersicht

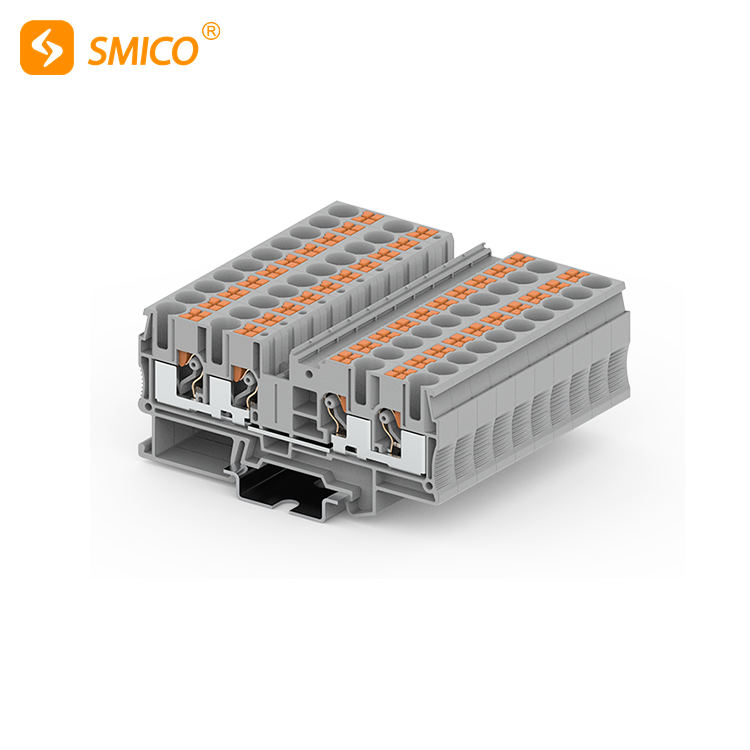

Der PT6-4-G-Klemmenblock ist eine erstklassige Lösung für geerdete und geerdete elektrische Verbindungen. Durch sein kompaktes Design und die Push-in-Technologie ermöglicht es eine sichere und schnelle Verbindung ohne Werkzeug. Dieser Klemmenblock ist mit einer 35-mm-DIN-Schiene und verschiedenem Zubehör kompatibel und für die einfache Integration in eine Vielzahl von Industrieanwendungen konzipiert. Es bietet Korrosionsbeständigkeit und Vibrationsstabilität und eignet sich daher perfekt für raue Umgebungen.
Produktmerkmale
Materialzusammensetzung
Der aus flammhemmendem Nylon PA 66 und langlebigem Kupfermetall gefertigte PT6-4-G-Klemmenblock gewährleistet Sicherheit und dauerhafte Leistung, selbst in extremen Umgebungen.
Werkzeuglose Verkabelung
Dank der Push-in-Anschlusstechnik können Sie mit dieser Klemmenleiste Kabel schnell und einfach ohne Werkzeug anschließen und so die Installationszeit erheblich verkürzen.
Kompaktes Design
Die kompakte Bauweise und der Fronteingangsanschluss ermöglichen die Verkabelung auf engstem Raum und eignen sich daher ideal für Anwendungen mit begrenztem Platzangebot.
DIN-Schienenmontage
Der Klemmenblock ist mit einem Universalfuß ausgestattet, der auf standardmäßige 35-mm-DIN-Schienen passt und so eine sichere und einfache Montage gewährleistet.
Zubehörkompatibilität
Kompatibel mit einer Vielzahl von Zubehörteilen, einschließlich Endabdeckungen, Stoppern, Markierungsstreifen und Steckbrücken, was eine flexible Konfiguration und Potenzialverteilung ermöglicht.
Vibrations- und stoßfest
Zertifiziert nach den Eisenbahnnormen EN 50155 für Vibrationsfestigkeit und Schockfestigkeit für Schiffbauanwendungen, bietet dieser Anschlussblock eine hohe Haltbarkeit unter rauen Bedingungen.
Korrosionsbeständig
Der PT6-4-G-Klemmenblock ist korrosionsbeständig und gewährleistet eine lange Lebensdauer in Industrie- und Außenbereichen.
Explosionssicherheitszertifizierung
Es ist für erhöhte Sicherheit in explosionsgefährdeten Umgebungen (Ex e) zertifiziert und somit eine zuverlässige Wahl für Gefahrenbereiche.
Grundlegende Informationen
SMICO-ID | PT6-4-G |
| Tonhöhe | 8,2 mm |
| Anzahl der Ebenen | 1 |
| Anzahl der Verbindungen | 4P |
| Verbindungsmethode | Federklemme einschieben |
| Schutzstufe | IP20 |
| Arbeitstemperatur | -40~+105℃ |
IEC-Daten
| Nennstrom | 41A |
| Nennspannung | 1000V |
| Überspannungskategorie | Ⅲ |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannung | 8KV |
| Leiterquerschnitt massiv | 0,5-10mm² |
| Leiterquerschnitt flexibel | 0,5-6mm² |
| Leiterquerschnitt flexibel, mit Furche | 0,5-6mm² |
| Abisolierlänge | 10-12mm |
UL-Daten
| Gruppe verwenden | B | C | D |
| Nennstrom | 40A | 40A | - |
| Nennspannung | 600V | 600V | - |
| Nennquerschnitt | 24–10 AWG | - | - |
Materialdatum
| Isoliermaterial | PA66 |
| Isolierstoffgruppe | Ⅲa |
| Flammhemmende Qualität, UL94-konform | V0 |
| Kontaktmaterial | Kupferlegierung |
| Oberflächeneigenschaften | Sn, plattiert |
1.Die Reduzierbrücke ermöglicht den Anschluss von Reihenklemmen mit unterschiedlichen Nennquerschnitten
B. einen PT 10-Steckklemmenblock auf einen PT 2,5-Steckklemmenblock umrüsten. Power-Blöcke lassen sich schnell erstellen mit der Re-
Brücke bauen.
2. Mit der Doppelfunktionswelle können beliebig viele Reihenklemmen mit Zweistellungsbrücken verbunden werden.
Mit den 2- bis 50-poligen Brücken können bis zu 50 Reihenklemmen in einem Schritt gebrückt werden.
3.Eine Sprungbrücke entsteht durch Entfernen einzelner Kontaktführungen von der Standardbrücke. Zwei
Potenziale können dann parallel geführt werden. Die Kontaktstellen können auch markiert werden.
4.Der isolierte P-FIX-Durchgangsstecker, der P-DI-Isolierstecker, der P-CO-Komponentenstecker und die P-FU-Kartusche
Der Sicherungsstecker kann im Universalsteckbereich der Trennklemme eingesetzt werden.
5.Für Messleitungen steht ein Prüfstecker mit 2,3 mm Durchmesser zur Verfügung. Alle Mess- und Prüfarbeiten können durchgeführt werden
Mit Prüfadaptern für Prüfstecker mit 4 mm Durchmesser und den modularen Prüfsteckern lassen sich die Prüfungen schnell durchführen.
6.Außerdem bietet es eine Testmöglichkeit im Doppelfunktionsschacht, komplett mit Push-in-Technologie-Terminal
Blöcke bieten einen zusätzlichen Prüfkontakt für Prüfstecker mit 2,3 mm Durchmesser.
7. Für die steckbare Konfiguration der Signalverkabelung stehen steckbare COMBI-Klemmenblöcke zur Verfügung. Das System
ist berührungssicher und bietet selbstkonfektionierbare Stecker mit umfangreichem Zubehör.
8.Auto-Flachsicherungsklemmen mit 4 mm2 Leiteranschluss sind in der gleichen Form erhältlich wie
die Durchgangsklemmen. Alle Reihenklemmen sind untereinander stufenlos gebrückbar
der Doppelfunktionsschaft.
9.Die kompakten Hebelsicherungsklemmen haben die gleiche Form wie die Durchgangsklemmen und
beschriftbar und durchgehend überbrückbar. Eine zeitsparende Potenzialverteilung lässt sich ganz einfach mit a erstellen
Sprungbrücke.
1: Hochfeste Feder
2: Kupferleiterstreifen
3: Importiertes flammhemmendes Nylon PA66
Reihenklemmen, PT-Kombinationsklemmen, Hochstromklemmen
Mit der Inline-Anschlusstechnik können Leitungen ab einem Durchmesser von 0,25 mm ganz einfach und ohne Werkzeug direkt angeschlossen werden. Durch Kontaktfedern lassen sich die Drähte leicht einführen und die Verbindungsqualität ist hoch.
Vorteil
Durch die direkte Steckverbindung kann der vorbehandelte starre Draht ohne Werkzeug angeschlossen werden, was Zeit spart
Einfaches Einführen von Drähten, wodurch 50 % Aufwand eingespart werden
Der Zugknopf ist farblich gekennzeichnet, um eine sichere Verkabelung und Bedienung zu gewährleisten
Sie müssen kein Werkzeug installieren, Sie können den Draht einfach lösen
Einheitlich komplettes Systemzubehör zur Reduzierung der Logistikkosten
Push-in-Klemmen sind Teil des Leitungssystems
PT-Kombinationsklemmenblock
Die Reihenklemmen der PT-Serie eignen sich zum Anschluss verschiedener Drähte mit einem Nenndrahtdurchmesser von 1,5 mm bis 185 mm.
Führen Sie einfach einen starren Draht mit einem Drahtdurchmesser von 0,25 mm oder mehr oder einen flexiblen Draht mit Kaltkopf in die Verdrahtungsposition ein, und die Verdrahtung erfolgt bequem und schnell. Die Kontaktfeder öffnet sich automatisch und erzeugt so eine ausreichende Anpresskraft auf die Stromschiene. Bei der Installation eines dünnen Drahtes mit einem Drahtdurchmesser von 0,14 mm? oder mehr, schrauben Sie die Kontaktfeder mit einem handelsüblichen Schraubendreher ab.
Diese Serie von Reihenklemmen nutzt die Vorteile voll aus komplettes System. Verschiedene Anschlusstechniken und standardisiertes Systemzubehör sind frei kombinierbar.
PTV vereint die Vorteile der Inline-Selbstverriegelungstechnik und der Schraubklemmenblöcke
Der PTV-Klemmenblock vereint die Vorteile des werkzeuglosen, selbstverriegelnden Inline-Anschlusses und des seitlichen Zugangs von Schraubklemmenblöcken. Die Klemme verfügt über die selbstsichernde Verbindungstechnologie zum direkten Einführen ohne Werkzeug, die erforderliche Kraft zum Einführen des Kabels ist gering, die Verbindung weist eine hohe Vibrationsfestigkeit auf und die Verdrahtungszeit wird gespart. Darüber hinaus verfügt es über ein seitliches Einführungsdesign, die Position der Verkabelung ist klar und es gibt keinen Biegeradius. Dadurch wird die vertikale Verkabelung zwischen der Verdrahtungsklemme und dem Leitungskanal realisiert und es ist einfacher, die Kabelkennzeichnung einzufügen und zu lesen.
Ausführliche Erläuterung der Inline-Verbindungstechnik
Sie können starre Leitungen oder vorkonfektionierte Leitungen mit Aderendhülsen direkt und ohne Werkzeug anschließen.
Durch das spezielle Federdesign können starre Drähte mit einem Drahtdurchmesser von 0,25 mm oder mehr und flexible Drähte mit einem Kaltpresskopf problemlos eingeführt werden, um eine starke Drahtauszugskraft zu erzielen.
Einfaches Einführen von Drähten, wodurch 50 % Aufwand eingespart werden.
Mithilfe der Ausziehtaste können Sie den Draht mit verschiedenen Werkzeugen lösen, ohne die stromführenden Teile direkt zu berühren.
Wenn Sie einen flexiblen Draht mit einem Drahtdurchmesser von 0,14 mm oder mehr ohne Aderendhülse anschließen, müssen Sie beim Einführen lediglich den Ausziehknopf betätigen.
Der Zugknopf ist farblich gekennzeichnet, um eine sichere Verkabelung und Bedienung zu gewährleisten.
Vordere Verkabelung, einfache Verbindung verschiedener Kabel.
So warten Sie den PT6-4-G-Klemmenblock
Um eine dauerhafte Leistung Ihres PT6-4-G-Klemmenblocks zu gewährleisten, befolgen Sie diese Wartungstipps:
Regelmäßige Inspektion: Überprüfen Sie das Gehäuse und die Anschlüsse auf Anzeichen von Verschleiß, Korrosion oder Beschädigung.
Reinigung: Reinigen Sie den Klemmenblock regelmäßig mit einem weichen, trockenen Tuch, um Staub und Schmutz zu entfernen, insbesondere im Bereich der Anschlusspunkte.
Anziehen von Verbindungen: Stellen Sie sicher, dass alle Verbindungen dauerhaft fest und sicher bleiben, insbesondere in Umgebungen mit Vibrationen.
Umweltschutz: Wenn der Klemmenblock in einer rauen Umgebung installiert wird, sollten Sie das Anbringen von Schutzabdeckungen in Betracht ziehen, um ihn zusätzlich vor Feuchtigkeit, Schmutz oder korrosiven Substanzen zu schützen.
Zubehörpflege: Überprüfen Sie Zubehörteile wie Markierungsstreifen und Steckbrücken regelmäßig auf ihre Funktionsfähigkeit.
FAQs
F: Welche Kabelgrößen unterstützt der PT6-4-G-Klemmenblock?
A: Der Klemmenblock ist so konzipiert, dass er ein breites Spektrum an Leiterquerschnitten unterstützt, wodurch er für verschiedene Kabelgrößen vielseitig einsetzbar ist.
F: Ist der PT6-4-G-Klemmenblock für den Außenbereich geeignet?
A: Ja, mit seinem korrosionsbeständigen Design und seiner hohen Haltbarkeit ist der PT6-4-G für den Außenbereich und raue Industrieumgebungen geeignet.
F: Kann die Klemmenleiste in explosionsgefährdeten Umgebungen verwendet werden?
A: Ja, es ist für den Einsatz in Ex-e-Umgebungen zertifiziert und bietet erhöhte Sicherheit in explosionsgefährdeten Bereichen.
F: Wie wird der Klemmenblock montiert?
A: Der PT6-4-G-Klemmenblock ist für die DIN-Schienenmontage konzipiert und kann problemlos auf Standard-35-mm-Schienen installiert werden.
F: Welchen Standards entspricht dieser Klemmenblock?
A: Der PT6-4-G-Klemmenblock entspricht der Norm IEC 61109 und gewährleistet höchste Qualität und Sicherheit in industriellen Anwendungen.
